Specification: 543-390

Features & Benefits

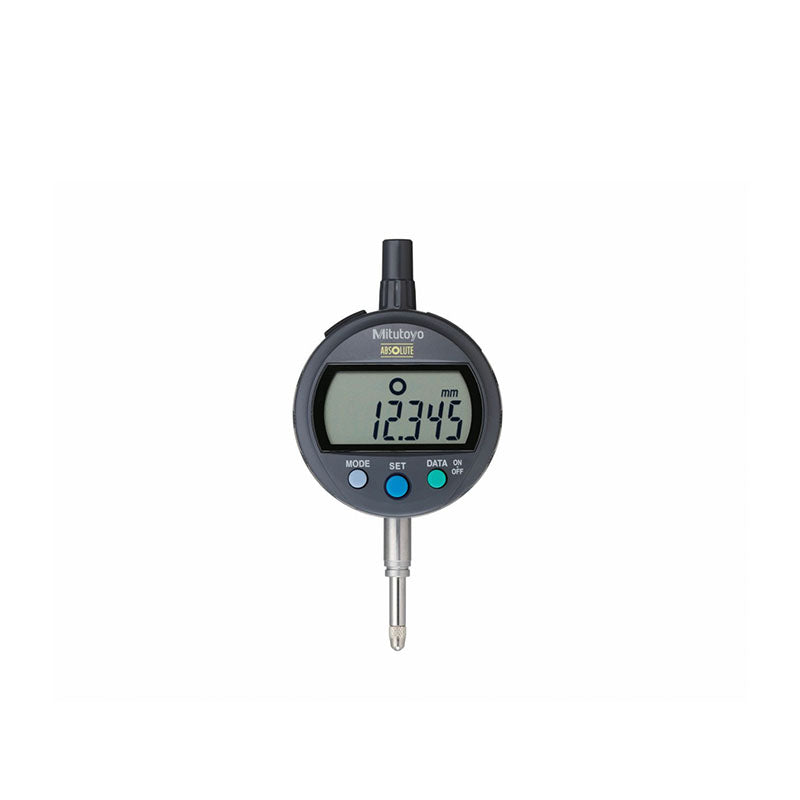

The Mitutoyo ABS digital ID-C standard-type digital indicators provide up to a 12.7mm / .5″ range in a compact design that is easy to use and read. The ID-C indicator’s face can rotate 330° to enable easier readings on the large 9mm LCD display from nearly any angle. Large push buttons provide direct, easy access to all of the indictor’s functions, and the positive/negative count from the spindle’s up/down movement can be toggled. The ABSOLUTE sensor automatically restores the last origin position when the indicator is turned on, allowing for quick-start operation which is useful in multipoint measurements.

  • Similar in size to standard Series 2 dial indicators
  • Available in Metric and Inch/Metric models
  • Available with SPC output capabilities
  • G0/No-Go display lights red or green when upper and lower tolerances are set
  • Internal calculations using the simple formula of [F(x)=Ax] are available
  • ABSOLUTE (ABS) linear scale eliminates the need for setting the origin point every time the micrometer is powered on
  • Origin reset is not required even when data is re-displayed after disappearance due to insufficient illumination during use
  • SPC output function allows for quick and easy data management in real time
  • Functions include Origin set, zero set, Go/No-Go judgement, counting direction switching, power On/Off, data output and inch/mm conversion (on inch/metric models only)
  • Alarm: Low voltage, counting value composition error, over-flow error and tolerance limit setting error
  • Unlimited response speed eliminates over-speed errors
  • IP42 for protection against objects greater than 1mm and water
  • Supplied in a fitted plastic case

SERIES 543 Technical Data

Technology: Digimatic
IP Rating: IP42
SPC Output: Yes
Display: LCD
Length Standard: ABSOLUTE electrostatic capacitance type linear encoder
Max Response Speed: Unlimited
Battery: SR44 (1 pc.) 938882
(Customer is required to provide their own batteries)

Product List

Order No. Units Min Range Max Range Resolution Selectable resolution Accuracy Stem diameter Thread type Measuring Force Min Measuring Force Max Measuring Force Remarks Back Type ANSI/AGD type ISO/JIS type
543-390 Metric 0mm 12.7mm 0.001mm Yes ±0.003mm 8mm M2.5 X 0.45 1.5 or lessN - - - Lug Back - Yes
543-390B Metric 0mm 12.7mm 0.001mm Yes ±0.003mm 8mm M2.5 X 0.45 1.5 or lessN - - - Flat Back - Yes
543-391 Inch 0" 0.5" 0.00005" Yes ±0.0001" 3/8" M2.5 X 0.45 1.5 or lessN - - - Lug Back - Yes
543-391B Inch 0" 0.5" 0.00005" Yes ±0.0001" 3/8" M2.5 X 0.45 1.5 or lessN - - - Flat Back - Yes
543-392 Inch 0" 0.5" 0.00005" Yes ±0.0001" 3/8" 4-48 UNF 1.5 or lessN - - - Lug Back Yes -
543-392B Inch 0" 0.5" 0.00005" Yes ±0.0001" 3/8" 4-48 UNF 1.5 or lessN - - - Flat Back Yes -
543-394 Metric 0mm 12.7mm 0.001mm Yes ±0.003mm 8mm M2.5 X 0.45 - 0.4N 0.7N - Lug Back - Yes
543-394B Metric 0mm 12.7mm 0.001mm Yes ±0.003mm 8mm M2.5 X 0.45 - 0.4N 0.7N - Flat Back - Yes
543-395 Inch 0" 0.5" 0.00005" Yes ±0.0001" 3/8" M2.5 X 0.45 - 0.4N 0.7N Low measuring force Lug Back - Yes
543-395B Inch 0" 0.5" 0.00005" Yes ±0.0001" 3/8" M2.5 X 0.45 - 0.4N 0.7N Low measuring force Flat Back - Yes
543-396 Inch 0" 0.5" 0.00005" Yes ±0.0001" 3/8" 4-48 UNF - 0.4N 0.7N Low measuring force Lug Back Yes -
543-396B Inch 0" 0.5" 0.00005" Yes ±0.0001" 3/8" 4-48 UNF - 0.4N 0.7N Low measuring force Flat Back Yes -
543-400 Metric 0mm 12.7mm 0.01mm - ±0.02mm 8mm M2.5 X 0.45 0.9 or lessN - - - Lug Back - Yes
543-400B Metric 0mm 12.7mm 0.01mm - ±0.02mm 8mm M2.5 X 0.45 0.9 or lessN - - - Flat Back - Yes
543-401 Inch 0" 0.5" 0.0005" - ±0.001" 3/8" M2.5 X 0.45 0.9 or lessN - - - Lug Back - Yes
543-401B Inch 0" 0.5" 0.0005" - ±0.001" 3/8" M2.5 X 0.45 0.9 or lessN - - - Flat Back - Yes
543-402 Inch 0" 0.5" 0.0005" - ±0.001" 3/8" 4-48 UNF 0.9 or lessN - - - Lug Back Yes -
543-402B Inch 0" 0.5" 0.0005" - ±0.001" 3/8" 4-48 UNF 0.9 or lessN - - - Flat Back Yes -
543-404 Metric 0mm 12.7mm 0.01mm - ±0.02mm 8mm M2.5 X 0.45 - 0.2N 0.5N - Lug Back - Yes
543-404B Metric 0mm 12.7mm 0.01mm - ±0.02mm 8mm M2.5 X 0.45 - 0.5N 0.5N - Flat Back - Yes
543-405 Inch 0" 0.5" 0.0005" - ±0.001" 3/8" M2.5 X 0.45 - 0.2N 0.5N Low measuring force Lug Back - Yes
543-405B Inch 0" 0.5" 0.0005" - ±0.001" 3/8" M2.5 X 0.45 - 0.5N 0.5N Low measuring force Flat Back - Yes
543-406 Inch 0" 0.5" 0.0005" - ±0.001" 3/8" 4-48 UNF - 0.2N 0.5N Low measuring force Lug Back Yes -
543-406B Inch 0" 0.5" 0.0005" - ±0.001" 3/8" 4-48 UNF - 0.5N 0.5N Low measuring force Flat Back Yes -
543-470B Metric 0mm 25.4mm 0.001mm Yes ±0.003mm 8mm M2.5 X 0.45 1.8 or lessN - - - Flat Back - Yes
543-471B Inch 0" 1" 0.00005" Yes ±0.0001" 3/8" M2.5 X 0.45 1.8 or lessN - - - Flat Back - Yes
543-472B Inch 0" 1" 0.00005" Yes ±0.0001" 3/8" 4-48 UNF 1.8 or lessN - - - Flat Back Yes -
543-474B Metric 0mm 25.4mm 0.01mm - ±0.03mm 8mm M2.5 X 0.45 1.8 or lessN - - - Flat Back - Yes
543-475B Inch 0" 1" 0.0005" - ±0.001" 3/8" M2.5 X 0.45 1.8 or lessN - - - Flat Back - Yes
543-476B Inch 0" 1" 0.0005" - ±0.001" 3/8" 4-48 UNF 1.8 or lessN - - - Flat Back Yes -
543-490B Metric 0mm 50.8mm 0.001mm Yes ±0.006mm 8mm M2.5 X 0.45 2.3 or lessN - - - Flat Back - Yes
543-491B Inch 0" 2" 0.00005" Yes ±0.0002" 3/8" M2.5 X 0.45 2.3 or lessN - - - Flat Back - Yes
543-492B Inch 0" 2" 0.00005" Yes ±0.0002" 3/8" 4-48 UNF 2.3 or lessN - - - Flat Back Yes -
543-494B Metric 0mm 50.8mm 0.01mm - ±0.04mm 8mm M2.5 X 0.45 2.3 or lessN - - - Flat Back - Yes
543-495B Inch 0" 2" 0.0005" - ±0.0016" 3/8" M2.5 X 0.45 2.3 or lessN - - - Flat Back - Yes
543-496B Inch 0" 2" 0.0005" - ±0.0016" 3/8" 4-48 UNF 2.3 or lessN - - - Flat Back Yes -
