ที่จับเครื่องมือมีหลายประเภท แต่ทั้งหมดล้วนใช้ส่วนประกอบเหล็กเป็นฐาน ในสภาพแวดล้อมการผลิตที่ทันสมัยในปัจจุบัน ด้ามเทเปอร์สปินเดิลโดดเด่นด้วยการออกแบบและฟังก์ชันการใช้งานที่โดดเด่น โดยเฉพาะเมื่อเปรียบเทียบกับด้ามเทเปอร์แบบดั้งเดิมที่ใช้ในงานกลึงหลายๆ ประเภท

ที่จับเครื่องมือ ปลอกจับ และอุปกรณ์จับยึดที่ติดตั้งด้วยเทเปอร์แกนหมุนมีข้อดีมากมายเหนือเทเปอร์แบบธรรมดา การออกแบบที่แม่นยำช่วยให้การเชื่อมต่อระหว่างแกนหมุนและที่จับเครื่องมือแน่นหนาและแม่นยำยิ่งขึ้น ซึ่งเป็นสิ่งสำคัญสำหรับการได้ผลงานการตัดที่มีคุณภาพสูง การเชื่อมต่อที่แน่นหนาช่วยลดการสั่นสะเทือนของเครื่องมือ เพิ่มความแม่นยำในการตัด และยืดอายุการใช้งานของเครื่องมือ ทำให้ที่จับเครื่องมือเทเปอร์ BT เป็นตัวเลือกยอดนิยมในโรงงานหลายแห่ง

นอกจากนี้ ตัวจับยึดเครื่องมือ BT ยังช่วยเพิ่มเสถียรภาพและความสมดุลระหว่างการตัดเฉือน เสถียรภาพนี้มีความสำคัญอย่างยิ่งสำหรับการทำงานความเร็วสูงหรือการตัดเฉือนวัสดุที่ซับซ้อน เนื่องจากช่วยลดข้อผิดพลาดและรักษาคุณภาพที่สม่ำเสมอ ตัวจับยึดเครื่องมือ BT ประเภทต่างๆ ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานเฉพาะ โดยให้ความยืดหยุ่นและความสามารถในการปรับตัวที่ไม่มีใครเทียบได้ในสภาพแวดล้อมการตัดเฉือนที่หลากหลาย

อินเทอร์เฟซผู้ถือเครื่องมือทั่วไป

1. อินเทอร์เฟซ MT

ที่จับเครื่องมืออินเทอร์เฟซ MT แบบดั้งเดิม ซึ่งส่วนใหญ่ใช้สำหรับการตัดด้วยมือ ยังคงพบได้ในเครื่อง CNC บางเครื่อง โดยเฉพาะในการตั้งค่าที่เล็กกว่าและคุ้มต้นทุน แม้ว่าจะไม่ค่อยได้ใช้เท่าประเภทอื่น แต่แท่งเรียว MT ยังคงมีความเกี่ยวข้องในสภาพแวดล้อมที่มีงบประมาณจำกัด

2. อินเทอร์เฟซ CAT40

CAT40 ถูกใช้กันอย่างแพร่หลายในศูนย์เครื่องจักรกลซีเอ็นซีในฐานะประเภทเทเปอร์สปินเดิล คำย่อ "CAT" ย่อมาจาก "Center for Automatic Toolchange" และตัวเลข 40 หมายถึงเส้นผ่านศูนย์กลางปกติของเทเปอร์ที่จุดเฉพาะ (ประมาณ 43 มม. จากปลายเล็กของเทเปอร์) ในหน่วยมิลลิเมตร เทเปอร์ CAT40 มีมุม 7/24 หมายความว่ามุมของเทเปอร์กับเส้นกึ่งกลางของสปินเดิลคือ 7 องศา

แท่งเกลียว CAT40 มักใช้กับงานกลึงต่างๆ โดยให้ความสมดุลระหว่างความแข็งแกร่งและความคล่องตัว เหมาะสำหรับงานกลึงที่เกี่ยวข้องกับวัสดุ เช่น โลหะและพลาสติก

3. อินเทอร์เฟซ CAT50

CAT50 เป็นแท่งเรียวสำหรับแกนหมุนอีกประเภทหนึ่งที่นิยมใช้ในศูนย์กลึง CNC โดยแท่งเรียวดังกล่าวจะมีมุม 7/24 เช่นเดียวกับ CAT40 อย่างไรก็ตาม แท่งเรียว CAT50 มีขนาดใหญ่กว่าและแข็งแรงกว่า ทำให้มีความแข็งแรงและเสถียรภาพมากขึ้น แท่งเรียวนี้มักใช้ในงานกลึงหนัก โดยเฉพาะเมื่อต้องจัดการกับชิ้นงานขนาดใหญ่หรือวัสดุที่ต้องใช้แรงตัดที่สูงกว่า

โดยสรุปแล้ว CAT40 และ CAT50 เป็นแท่งเกลียวมาตรฐานที่ใช้กันอย่างแพร่หลายในศูนย์เครื่องจักรกลซีเอ็นซี CAT40 เหมาะสำหรับการใช้งานที่หลากหลาย ในขณะที่ CAT50 เป็นที่นิยมสำหรับงานหนักที่ต้องการความแข็งแรงและเสถียรภาพเพิ่มเติม การเลือกใช้ CAT40 และ CAT50 ขึ้นอยู่กับข้อกำหนดเฉพาะของเครื่องจักรกล เช่น ขนาดและวัสดุของชิ้นงาน และแรงตัดที่เกี่ยวข้องในการทำงาน

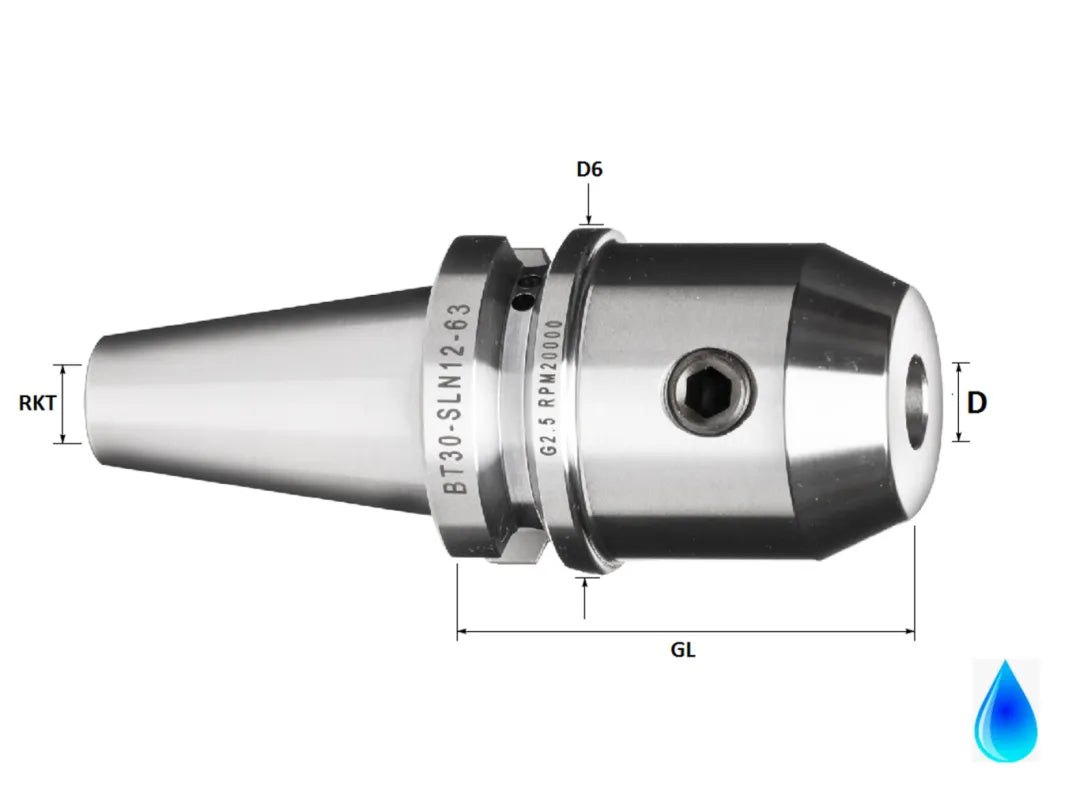

4. อินเทอร์เฟซ BT30

ที่จับเครื่องมือ BT30 ได้รับการยอมรับว่ามีการออกแบบที่แม่นยำและมักใช้ในงานตัดเฉือนที่มีความแม่นยำ โดยเฉพาะงานตัดความเร็วสูงและความแม่นยำสูง เหมาะเป็นพิเศษสำหรับศูนย์ตัดเฉือนขนาดเล็กที่ต้องการรายละเอียดและความแม่นยำที่ซับซ้อน

คุณสมบัติหลักของ BT30 ได้แก่ มุมเทเปอร์ 7/24 ซึ่งหมายความว่าเทเปอร์มีมุม 7 องศากับแนวแกนกลางของแกนหมุน มักใช้ในสภาพแวดล้อมที่ต้องใช้ความเร็วสูงและงานที่แม่นยำ เช่น ในการผลิตชิ้นส่วนขนาดเล็กและซับซ้อน

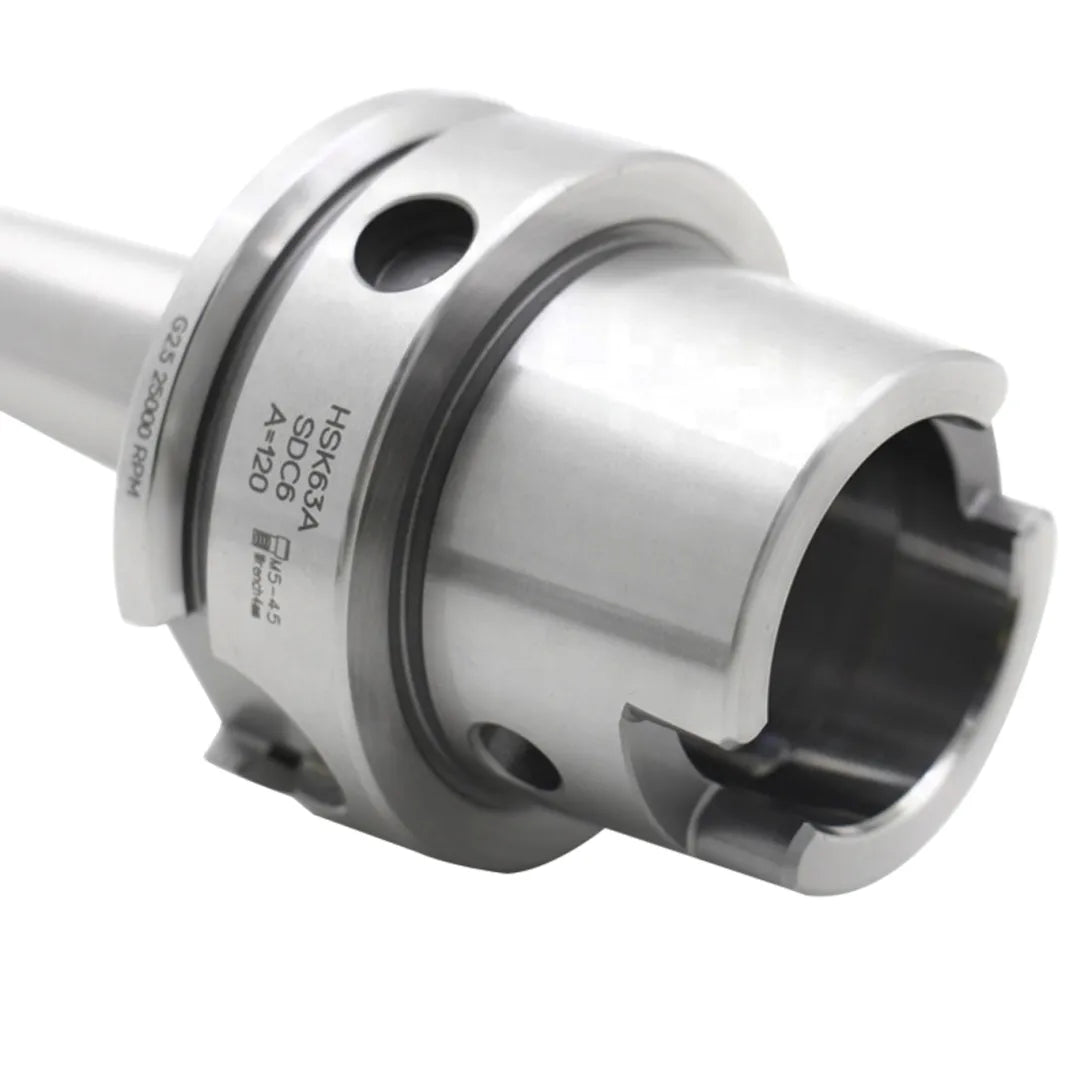

5. อินเตอร์เฟซ HSK

อินเทอร์เฟซตัวจับเครื่องมือ HSK (Hohl-Schrumpf-Kegel) ใช้กันอย่างแพร่หลายในเครื่องจักร CNC ประสิทธิภาพสูง ซึ่งให้ความแม่นยำ ความแข็งแกร่ง และความสามารถในการทำซ้ำได้เหนือกว่า ระบบ HSK ได้รับการออกแบบสำหรับเครื่องจักรความเร็วสูงและการตัดหนัก มีอินเทอร์เฟซ HSK หลายรูปแบบ โดยมีตัวอักษรกำกับ เช่น A, B, C และ D โดยแต่ละรูปแบบได้รับการออกแบบสำหรับการใช้งานและข้อกำหนดเฉพาะ

ช่วงการประยุกต์ใช้ HSK:

• A: เครื่องจักรกลทั่วไป โหลดแรงบิดสูง ความเร็วปานกลาง เปลี่ยนเครื่องมืออัตโนมัติ
• B: การใช้งานแบบคงที่ โหลดแรงบิดปานกลาง ความเร็วสูง เปลี่ยนเครื่องมืออัตโนมัติ
• C: เครื่องจักรกลทั่วไป โหลดแรงบิดสูง ความเร็วปานกลาง เปลี่ยนเครื่องมือด้วยมือ
• D: การใช้งานแบบคงที่ โหลดแรงบิดปานกลาง ความเร็วสูง เปลี่ยนเครื่องมือด้วยมือ
• E: ความเร็วสูง ประสิทธิภาพการตัดสูง โหลดแรงบิดต่ำ เปลี่ยนเครื่องมืออัตโนมัติ สมดุลที่ง่ายดาย
• F: ความเร็วปานกลาง การตัดเฉือนวัสดุอ่อน แรงบิดต่ำ เปลี่ยนเครื่องมืออัตโนมัติ สมดุลง่าย
